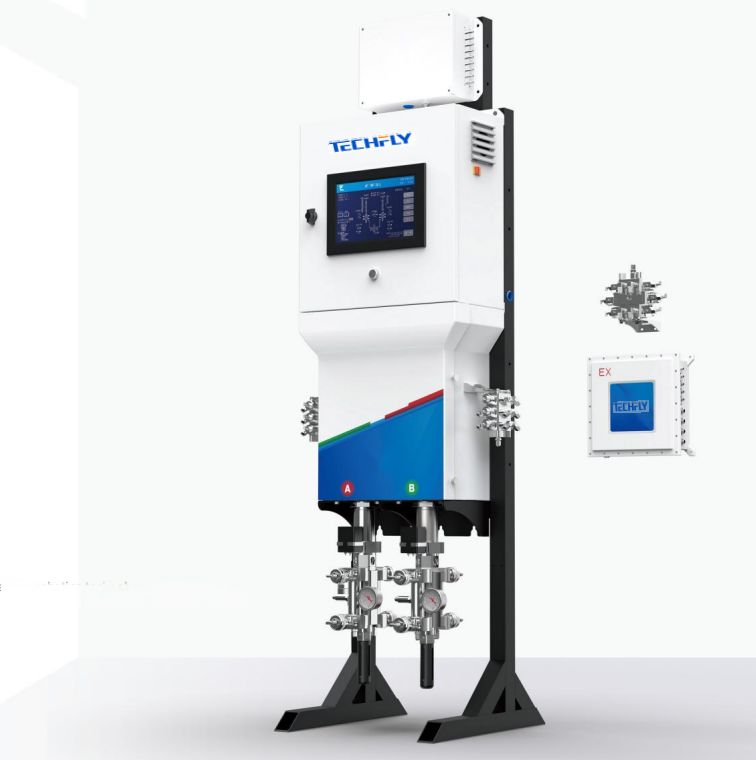

유체 AccuFlo 1KP 유량 측정 시스템: 로봇 페인팅 장비에 최적화

원래 장소	중국
브랜드 이름	Techfly

제품 세부 정보

최대 페인트 압력 (낮음)):

300 psi 밸런스 (21 bar, 2.1 MPa)

최대 페인트 압력 (높음):

1500 psi 밸런스 (105 bar, 10.5 MPa)

최대 공기압:

100 psi ie (7 bar, 0.7 MPa)

전원공급장치:

AC 220 V, 50-60 Hz, 4 a

코팅의 점도 범위:

20-5000 cps

최소 유량:

≤5cc/분

강조하다:

액체 AccuFlo 흐름 측정 시스템

로보틱 페인팅 흐름 미터

보증이 있는 페인트 시스템 장비

지불 및 배송 조건

최소 주문 수량

1 세트

가격

RFQ

포장 세부 사항

나무 상자

배달 시간

4~6주

지불 조건

신용장, 티/티

공급 능력

10000

제품 설명

Fluid AccuFlo 1KP 유량계 시스템: 로봇 도장 장비에 최적화됨

페인팅 시스템 장비 개요
AccuFlo 1KP는 특별히 설계된 고정밀 용적 유량 측정 시스템입니다.

자동 및 수동 스프레이 애플리케이션. 능동형 유량 측정 기술이 특징입니다.

±1% 이내의 뛰어난 정확도를 보장합니다.

도장 시스템 장비장점

국제적으로 일치하도록 설계되었습니다.일류 제품

우리의 디자인 철학은 다음과 같습니다.국제적으로 선도적인 제품을 위해 노력하고 있습니다.우수

우리의 제안을 보장하기 위해글로벌 스탠다드 품질을 보유하고 있으며,디자인 미학.

제조 공정은국제 표준에 맞춰

우리의 제조 공정은 엄격하게 준수됩니다국제 표준에 따라 달성완벽한

국내의생산하고 지속적인 추구제조 개선정도

높은 품질과제품의 안정성.

다중 모드 제어는 다음에 적응합니다.다양한 경우

제품은 두 가지 흐름을 모두 갖추고 있습니다.모드 및 압력 모드 옵션,적응 가능

다양하게응용 시나리오 및 회의다양한 산업의 요구와고객.

널리 인정받음산업 및 널리 적용

수년간의 개선 끝에시장 검증, 제품은에 널리 적용됨

그만큼자동화된 스프레이 산업 및업계로부터 완전한 인정을 받았습니다.

선도적인 시장 위치

플로코의 헌신적인 장인정신을 통해그리고 꼼꼼한 세련미, o당신의 제조

및 소프트웨어프로세스절대적으로 선두에 있는 컨트롤 스탠드중국 산업에서의 위치.

도장 시스템 장비주요 특징

• 최소 유량은 5cc/min으로 초저유량 제어에 적합합니다.

• ±1% 이내의 반복성을 갖춘 매우 정확한 유량 제어.

• 고정밀 세라믹 실린더를 갖춘 다양한 모델 옵션.

• 뛰어난 수명을 위해 내구성이 뛰어나고 내마모성이 있는 코팅된 피스톤 로드.

• 고형분 함유 도료와의 상용성이 우수합니다.

도장 시스템 장비응용

• 자동차 부품

• 가구 및 목재 마감

• 위생 도자기 및 욕실 제품

•3C

•일반 산업: 하드웨어, 플라스틱 등

도장 시스템 장비기술적인 매개변수
최대 페인트 압력(저압 시스템)	300psi(21bar, 2.1MPa)
최대 페인트 압력(고압 시스템)	1500psi(105bar,10.5MPa)
최대 공기압	100psi(7bar,0.7MPa)
최소 유량	≤5cc/분
유량 범위	5~700cc/분
반복성 정확도	±1%
코팅의 점도 범위	20-5000cps
소음	<75dB(A)
전원공급장치	AC 220V,50-60Hz,4A
작동 온도	5-50°C(41-122°F)
벽부형 분할형	520mmx560mm x2000mm (참고)
적용유체	일액형, 용제형 및 수성 코팅제, 폴리우레탄, 에폭시 수지, 산촉매 바니시 등.
침지된 액체 성분	316 스테인레스 스틸, 세라믹 및 복합 재료, FFKM, PTFE

유체 AccuFlo 1KP 유량 측정 시스템: 로봇 페인팅 장비에 최적화 0

계량 실린더의 구조 소개

탱크 용량
17cc/35cc/70cc

부품을 착용하다

목구멍 예비 부품 키트/피스톤 조립 예비 부품 키트
왕복 서비스 수명 100,000 - 300,000
(다른 코팅 특성에 따라 다름)

실린더 재질

316 스테인리스 스틸 세라믹 내장 복합 펌프 본체는 높은 경도, 자체 윤활성,

기존의 스테인레스 스틸 금속 재료에 비해 더 높은 정밀도와 화학적 안정성을 나타냅니다.

기존 스테인리스강 펌프 본체보다 사용 수명이 길고 정량 주입에 적합합니다.

더 넓은 범위의 유기 및 무기 원료를 제어합니다.

침수된 부품

316 스테인레스 스틸, 세라믹 복합 재료, FFKM, PTFE

유체 AccuFlo 1KP 유량 측정 시스템: 로봇 페인팅 장비에 최적화 1

기본 제어 단위

측광 실린더 집회

저압 색 변경 밸브 어셈블리

260409300306

260409300307

260409300308

260409300309

주 제어 장치 - 매뉴얼
주 제어 장치 - 자동 IO
주 제어 장치 - 자동 Modbus
주 제어 장치-자동 Profinet

260409300179

260409300178

260409300189

260409300303

260409300304

260409300305

에어 스프레이, 17cc

에어 스프레이, 35cc

에어 스프레이,70cc

공기 보조식, 17cc

공기 보조식, 35cc

공기 보조식, 70cc

260414700428

240109500012
240109500013
240109500014
240109500015
240109500016
240109500017
240109500018 240109500019

저압 색상 변경
밸브(샤프트 씰 유형)
1가지 색상 1가지 청소
3색 1클리닝
5색 1클리닝
7색 1클리닝
9색 1클리닝
11색 1클리닝
13색 1디닝
15색 1클리닝

*미터링 실린더, 모터 드라이버 및 케이블 1세트 포함

고압 색 변경 밸브 어셈블리		색상 변경 솔레노이드 밸브 모듈		마모 부품 및 액세서리 목록
260414700374 240109400041 240109400042 240109400043 240109400044 240109400045 240109400046 240109400047 240109400048	고압색상 밸브변경(싱글 밸브 본체) 1color 1 청소 3color 1클리닝 5color 1클리닝 7color 1클리닝 9color 1 청소 1color 1 청소 13color 1클리닝 15color 1 청소	240109100089 240109100090 240109100091 240109100092 240109100093 240109100094 240109100095 240109100096 240109100097 240109100098 240109100099 240109100100 240109100101 240109100102 240109100103	4밸브 모듈 키트 5밸브 모듈 키트 6밸브 모듈 키트 7밸브 모듈 키트 8밸브 모듈 키트 9밸브 모듈 키트 10밸브 모듈 키트 11밸브 모듈 키트 12밸브 모듈 키트 13밸브 모듈 키트 14밸브 모듈 키트 15밸브 모듈 키트 16밸브 모듈 키트 17밸브 모듈 키트 18밸브 모듈 키트	260410400875 260410400876 260410400877 260410400878 260410400887 26014G000735 200614000175 200608000006 200607000120 200607000121 260404006416 260409300318 260414700466	Thoat 예비 부품 키트(높음 - 압력) 목구멍 예비 부품 키트(낮음- 압력) 17cc 피스톤 예비 부품 키트35cc피스톤 예비 부품 키트 70cc피스톤 예비 패트 키트 TSL 나사 실란트압력 센서전기 비례 밸브 계량 실린더 솔레노이드 판막색상 변경 밸브솔레노이드 밸브조절기분무기 공정 제어 상자 원격 페인트 조절기 색상 변경 밸브
설치 도구 전부
260409300227 계량 실린더 설치 도구 Ki

호스 커넥터 피팅
260410400852	HC4*2.5-14 스트레이트형	260410400833	HC6*4-14-90A 90°
260410400813	HC6*4-14 스트레이트형	200213000233	HC8*6-14-90A 90°
260410400829	HC8*6-14 스트레이트형	260410400855	HC10*8-14-90A 90°
260410400853	HC10*8-14 스트레이트형	260410400955	HC10*6.5-14-90A 90°
260410400954	HC10*6.5-14 스트레이트형	260414700410	플러그(역류 없음 옵션)
260410400854	HC4*2.5-14-90A 90°
