| 원래 장소 | 중국 |
| 브랜드 이름 | CMA |
| 인증 | ATEX |
| 모델 번호 | GR6100-1700 |
| 문서 | GR6100-1700-EN.pdf |

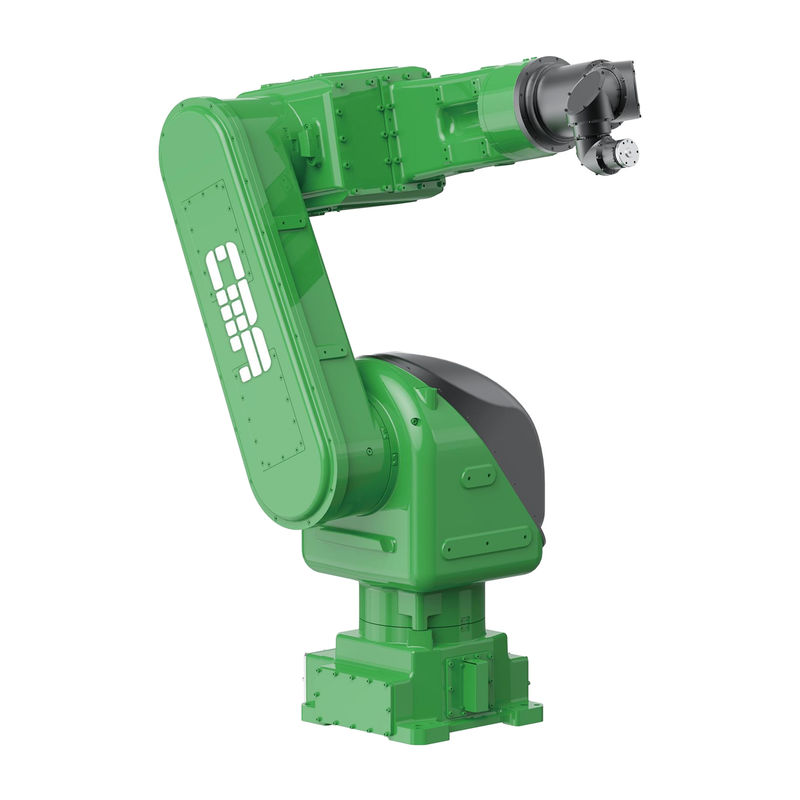

가구, 금속, 하드웨어, 강철 구조물, GR6100-1700 페이로드 10kg, 도달 거리 1674mm용 페인팅 로봇
로봇 하이라이트:
쉬운 설치: 지면, 벽, 천장 및 각진 설치를 지원합니다. 사용 가능한 공간과 작업물 크기에 따라 다양한 설치 방법을 선택하여 유연한 레이아웃 옵션을 제공합니다.
상부 암의 3단계 설계는 분해, 설치를 용이하게 합니다.
및 세그먼트 통합;
편향된 손목을 구성하여 전면에 특이점이 없어 통합이 편리합니다.
추가 축 확장을 지원합니다;
선택적 오프라인 프로그래밍 소프트웨어 및 VR 교육 시스템, 표준 스프레이 페인팅 공정 패키지, 내장 주변 장치 I/O 포인트, 간단한 프로그래밍, 통합 용이;
중국, EU 및 ITTC의 ATEX 방폭 인증을 통과하여
1 구역 가스 및 21 구역 먼지 위험 작업 환경에서 사용 가능합니다.
전체 스프레이 로봇 범위는 CAPV 공정 제어 캐비닛을 선택적으로 장착할 수 있습니다. 이 시스템은 수동 조작 대신 스프레이 매개변수의 자동 조정 및 제어를 통해 높은 페인트 품질, 높은 페인트 활용률을 실현할 수 있습니다.
적용 장면:
일반 산업 페인팅 응용 분야를 위해 개발되었으며, 배터리 트레이, 모터, 밸브에 적합합니다.
목재, 가구, 세라믹, 금속, 하드웨어, 컨테이너, 에너지 저장 상자, 엔지니어링 기계 강철 구조물 페인팅 ;
적용 산업:
배터리 트레이, 모터, 밸브, 목재, 가구, 세라믹, 금속, 하드웨어, 컨테이너, 에너지 저장 상자, 엔지니어링 기계 강철 구조물 페인팅에 적합합니다.
Efort 스프레이 전용 제어 캐비닛
표준 로봇 제어 캐비닛은 스프레이 구성 요소(방폭 기능 모듈, 추가 샤프트 드라이버 등)를 상단에 장착하여 스프레이에 더 적합한 M형 제어 캐비닛을 실현합니다.
1.-M형 제어 캐비닛은 소형 구조 설계를 채택하여 캐비닛 크기가 작고 설치 공간을 적게 차지하며 추가 샤프트 드라이버의 설치 위치를 예약합니다.
2.-고집적, 단일 칩의 많은 구성 요소, 최적화된 배선, 고속, 저소비, 더 안정적입니다.
3.-핫 플러그 및 플러그 뽑기를 지원합니다. 시스템 전원이 꺼지지 않은 경우 모듈 및 보드의 삽입/제거는 시스템의 지원 작업에 영향을 미치지 않아 시스템의 안정성, 빠른 유지 관리성, 중복성 및 재해 복구 능력을 향상시키고 보호 수준이 높고 안전성이 높으며 적응성이 강하며 가혹한 생산 환경에 적용할 수 있습니다.
4.-더 안전한 버전의 PLD가 있으며, 강력한 신뢰성과 높은 보안성을 제공합니다.
5.-유연하고 편리한 설치 모드는 문제 해결 및 유지 관리에 편리한 신속한 분해 및 조립 작업을 실현할 수 있습니다.
6.-고객의 통합 요구 사항을 최대한 충족하기 위해 브레이크 해제와 같은 다양한 선택적 기능을 지원합니다.
| 손목 수 운반 최대. | 10kg | |||
| 도달 반경 | 1674mm | |||
| 반복 위치 정확도 | ± 0.2mm | |||
| 범위 의 운동 의 각 축 & 최대 단일 축 속도 |
범위 의 운동 의 각 축 |
최대 single 축 speed | ||
| J1 | ±160° | 180°/초 | ||
| J2 | ±135° | 180°/초 | ||
| J3 | -60°/+240° | 180°/초 | ||
| J4 | ±540° | 360°/초 | ||
| J5 | ±540° | 400°/초 | ||
| J6 | ±540° | 450°/초 | ||
| 그 손목 허용 그 부하 토크 |
J4 | 30 N·m | ||
| J5 | 25 N·m | |||
| J6 | 12 N·m | |||
| 그 손목 허용 그것 부하 회전 관성 |
J4 | 0.8 kg·m² | ||
| J5 | 0.59 kg·m² | |||
| J6 | 0.1 kg·m² | |||
| 구조 | 6축 시리즈 구조 | |||
| 설치 | 바닥, 거꾸로, 벽, 천사 | |||
| IP 등급 | 로봇 | IP65 | ||
| 캐비닛 | IP54 | |||
| 방폭 | 중국-가스 | Ex ib mb pxb IIC T4 Gb | ||
| 중국-먼지 | Ex ib mb pxb IIIC T135℃ Db | |||
| ATEX -가스 | II 2G Ex pxb IIC T4 Gb | |||
| ATEX -먼지 | II 2D Ex pxb IIIC T135℃ Db | |||
| 환경 요구 사항 | 전압 | 3~AC380V(±10%) | ||
| 전력 용량 | 5.0 kVA | |||
| 온도 | 0~ 45℃ | |||
| 습도 | RH≤80%(결로 없음) | |||
| 암 페이로드 | 외부 암 | 15 kg | ||
| 내부 암 | 10 kg | |||
| 무게 | 로봇 | 255 kg | ||
| 캐비닛 | 140 kg | |||
| 프로젝트 | 표준 layout | 선택 사항 구성 | ||||
| 드라이버 단위 | 6축 | 6+2축 | ||||
| 전기 캐비닛-본체-케이블 | 정적: 8m | 가장 긴: 30m | ||||
| / | 최대 드래그 체인 길이: 30m | |||||
| 티칭 장치 케이블 | 8m | 가장 긴: 30m | ||||
| 디지털 수량 DI/DO | 16 / 16 | / | ||||
| 모델링된 수량 AI/AO | / | 아날로그 하드웨어 추가 가능 모듈, 최대 4채널 | ||||
| 필드 버스 | Ethercat | ProfiNet | CC 링크 | |||
| 프로세스 용량 | 1GB | / | ||||
| 외부 포트 | Ethercat 네트워크 포트 |
/ | ||||
| 소프트웨어 패키지 | 페인팅 패키지 | |||||
| 컨베이어 벨트 트랙 | 선택 사항 | |||||
| 색상 | RAL6018 | 고객 맞춤 | ||||
로봇 관련 FAQ
1. 질문: [안전] 구매하는 산업용 로봇이 산업 표준 및 규정을 준수하는지 확인하고 싶습니다. 어떤 인증을 받았습니까?
답변: 이 산업용 로봇은 ISO 품질 관리 시스템 인증, CE 인증 및 페인팅 로봇용 ATEX를 포함하여 엄격한 산업 인증 및 표준을 통과하여 품질과 안전을 보장합니다.
2. 질문:[기술 지원] 신뢰할 수 있는 기술 지원 및 교육 서비스가 제공되는 산업용 로봇이 필요합니다. 이 분야에서 지원을 제공합니까?
답변: 예, 운영 교육, 유지 관리 교육 및 현장 지원을 포함한 포괄적인 기술 지원 및 교육 서비스를 제공하여 산업용 로봇의 성능과 기능을 최대한 활용할 수 있도록 합니다.
3. 질문:[보증]보증은 어떻습니까?
답변: 예, 당사 제품에는 일정 기간의 보증이 제공됩니다. 특정 보증 기간 및 범위는 제품 모델 및 지역에 따라 다를 수 있습니다. 보다 정확한 정보를 얻으려면 위치와 관심 있는 제품 모델을 제공하십시오. 일반적으로 보증 기간은 12개월입니다.
4. 질문:[결제]주문할 경우 결제는 어떻게 하나요?
답변: TT, L/C 등을 포함하되 이에 국한되지 않는 여러 결제 방법을 허용합니다. 편리한 결제 방법을 선택할 수 있습니다.
5. 질문:[맞춤화] 맞춤형 서비스를 제공합니까?
답변: 예, 고객의 특정 요구 사항에 따라 색상 맞춤화, 부팅 UI 맞춤화, LOLO 맞춤화 등과 같은 특정 범위 내에서 맞춤화 서비스를 제공합니다. 맞춤화 요구 사항을 제공해 주시면 최선을 다해 고객의 요구 사항을 충족해 드리겠습니다.
6. 질문: [유지 관리] 산업용 로봇의 유지 관리 비용은 얼마입니까? 장기 운영 비용을 이해하고 싶습니다.
답변: 이 산업용 로봇의 유지 관리 비용은 매우 낮습니다. 정기 검사, 예방 유지 관리 및 신속한 기술 지원을 포함한 유지 관리 서비스를 제공하여 운영 비용을 최소화합니다.
7. 질문: [사용하기 쉬움] 생산 라인에서 신속한 배포 및 조정을 위해 산업용 로봇에서 효율적인 프로그래밍 기능을 기대합니다. 효율적인 프로그래밍을 제공합니까?
답변: 이 산업용 로봇은 사용자 친화적인 프로그래밍 인터페이스와 고급 프로그래밍 기능을 제공하여 생산 라인에서 빠르고 쉽게 배포하고 조정할 수 있습니다.
8. 질문: [신뢰성] 산업용 로봇의 신뢰성은 얼마나 됩니까? 생산 연속성을 보장하기 위해 안정적이고 신뢰할 수 있는 기계가 필요합니다.
답변: 이 산업용 로봇은 엄격한 품질 관리 및 테스트를 거쳐 뛰어난 신뢰성과 안정성을 보장합니다. 고급 기술과 고품질 재료로 제작되어 지속적인 생산을 보장합니다.
